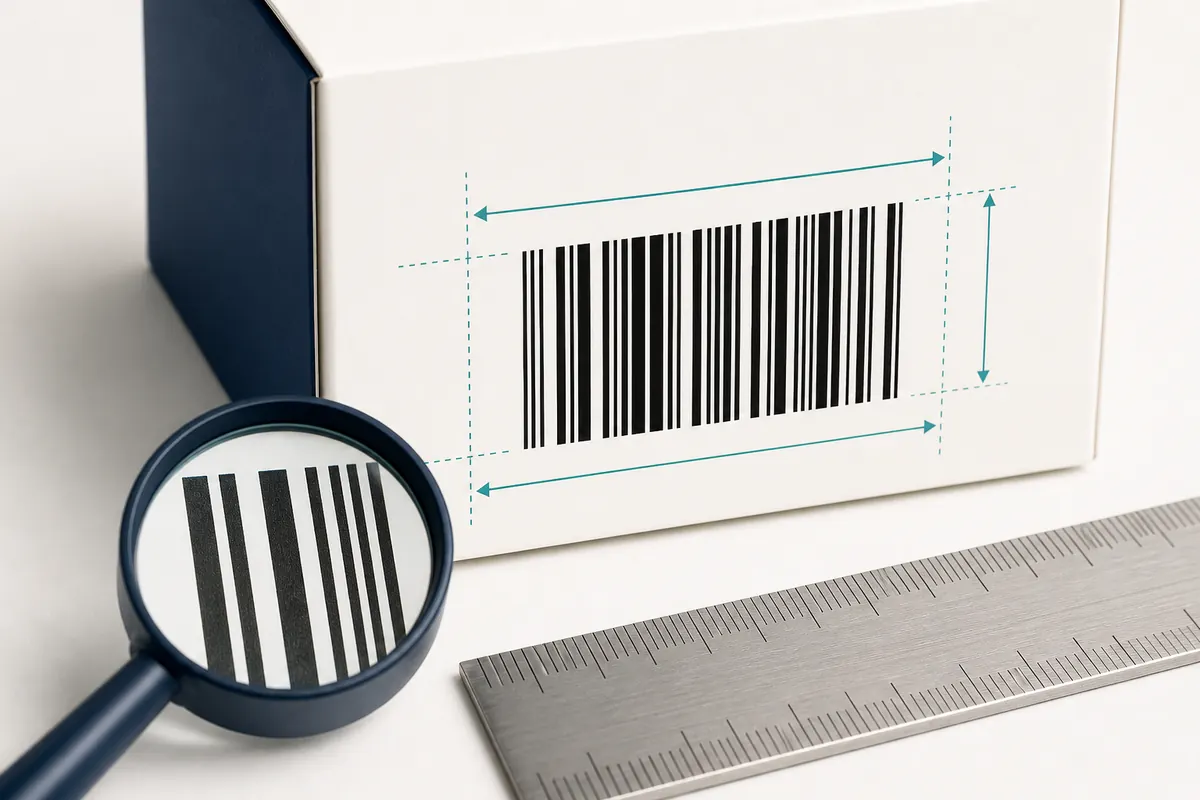

JANコードのサイズ規定で最初に押さえるべき数字は、JAN-13の標準倍率100%で幅37.29mm・高さ25.93mmという寸法です。この幅には左右のクワイエットゾーンも含まれます。バーだけを囲んだ幅や、数字を除いたバーの高さとは測る範囲が違うため、入稿データを確認する時は注意してください。
倍率は80%から200%の範囲で変更できます。最小の80%なら約29.83mm × 20.74mmですが、印刷機、紙やフィルムの素材、インクのにじみ、スキャナー性能によって読み取り余裕は変わります。小さくできる上限として80%を使うのではなく、パッケージに余裕があるなら100%以上を選ぶ方が安全です。
次の寸法はJAN-13の標準寸法を倍率換算した目安です。幅は左右のクワイエットゾーンを含みます。実際の版下やラベル仕様では、印刷会社や取引先の指示を優先してください。
| 倍率 | 幅 | 高さ | モジュール幅（X寸法） | 使い方の目安 |
|---|---|---|---|---|
| 80% | 29.83mm | 20.74mm | 0.264mm | スペースが厳しい場合。必ず印刷・読取テスト |
| 100% | 37.29mm | 25.93mm | 0.330mm | 標準。迷った時の基準 |
| 120% | 44.75mm | 31.12mm | 0.396mm | 段差や曲面を避けて読み取り余裕を増やす |
| 150% | 55.94mm | 38.90mm | 0.495mm | 大きな外装や離れた位置から読む用途 |
| 200% | 74.58mm | 51.86mm | 0.660mm | 規定上の上限。設置面積を確認 |
JANコードのように固定桁の規格は倍率から全体寸法を決めやすい一方、Code128やCode39は入力文字数で横幅が変わります。「すべてのバーコードは幅30mmでよい」といった共通サイズはありません。
| 種類 | サイズを決める主な要素 | 実務上の注意 |
|---|---|---|
| JAN-13 / JAN-8 | 規定倍率、モジュール幅、クワイエットゾーン | 商品流通ではGS1仕様と取引先要件を確認 |
| Code128 | 文字数、コードセット、最小バー幅 | 長いデータを小幅に押し込まず、短いIDに整理 |
| Code39 | 文字数、ワイド・ナロー比、最小バー幅 | Code128より横長になりやすい |
| ITF / ITF-14 | 物流規格、印刷方式、ベアラーバー | 段ボール印刷はにじみを見込んで設計 |
| GS1-128 | AIとデータ量、X寸法、全体長 | ロットや期限を詰め込みすぎない |
社内管理用のCode128やCode39は、当サイトのCode128 / Code39作成ツールで生成し、用途に近いサイズで試し刷りしてください。外装ケース用ならITFバーコード作成、AI付き物流データならGS1-128作成を使うと形式に合った確認ができます。
バーコードの左右には、スキャナーがバーの開始と終了を判断するためのクワイエットゾーンが必要です。背景の柄、文字、枠線、切り取り線、別のバーコードが近いと、十分な白い余白に見えても読み取りを妨げることがあります。
デザイン上の外枠をバーコードのすぐ横に置く、ラベル端で余白を切る、商品画像の上に透過PNGを重ねる、といった配置は避けてください。白地が確保できない包装では、バーコード全体の下に不透明な白い領域を敷きます。
- 左右の余白をトリミングしない
- バーコードの近くに罫線や文字を置かない
- 透明背景ではなく白背景で書き出す
- ラベル端、折り目、曲面、接着部を避ける
- SVGまたは高解像度画像を用意する： 可能ならSVGを使い、PNGを使う時は完成サイズに十分な画素数を確保します。
- 縦横比を固定する： Word、Excel、デザインソフトで横幅だけを変更せず、比率を保って拡大縮小します。
- 印刷倍率を確認する： 「用紙に合わせる」「1ページに縮小」などを解除し、意図した実寸で出力します。
- 黒バーと白背景を保つ： 低コントラスト色、赤系バー、柄の上への配置は避けます。

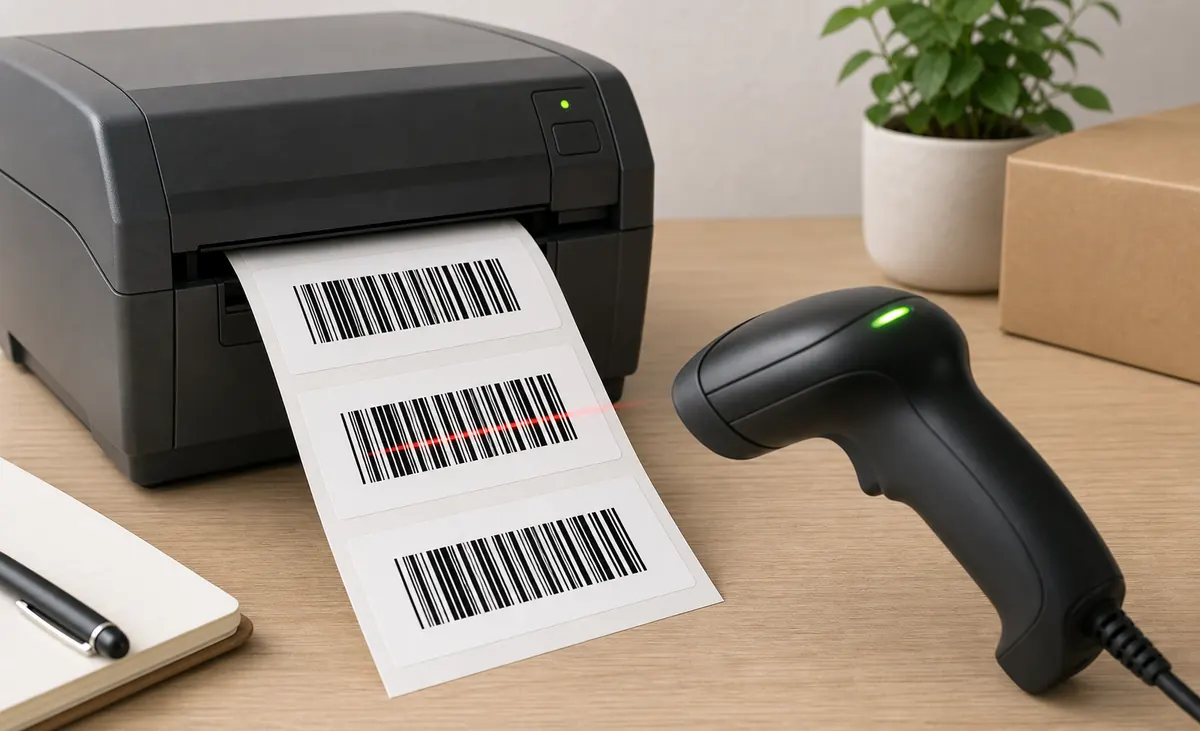

- 本番条件で読み取る： 普通紙だけでなく、実際のラベル紙や包装材に印刷し、使用予定のスキャナーで複数方向から確認します。
複数件をA4ラベル紙へ配置する場合は、バーコードラベル作成ツールで面付けと印刷プレビューを確認できます。Excelへ貼り付ける場合は、Excelでバーコード作成する手順も参照してください。
Q. JANコードの標準サイズは何mmですか？
A. JAN-13の標準倍率100%では、クワイエットゾーンを含む幅が37.29mm、高さが25.93mmです。
Q. JANコードの最小サイズは何mmですか？
A. 80%倍率では約29.83mm × 20.74mmです。ただし、素材や印刷品質によっては100%以上の方が読み取りやすいため、実機テストを行ってください。
Q. 数字部分を削ればバーコードを小さくできますか？
A. 数字を隠すこととバー自体の規格は別問題です。商品流通用JANでは目視可能文字も含めた正しい版下を使い、勝手な切り取りや変形は避けてください。
Q. Excelでサイズを変えても大丈夫ですか？
A. 縦横比を固定し、左右の余白を残したまま規定倍率内で変更します。印刷時の自動縮小も解除してください。
Q. Code128にもJANと同じ標準サイズがありますか？
A. 同じ固定寸法ではありません。Code128は文字数とコードセットで横幅が変わるため、最小バー幅、バー高さ、余白、スキャナー条件を合わせて決めます。
規格は用途や取引条件によって追加要件があります。正式な商品流通や包装入稿では、最新のGS1資料、印刷会社、販売先の仕様を確認してください。
